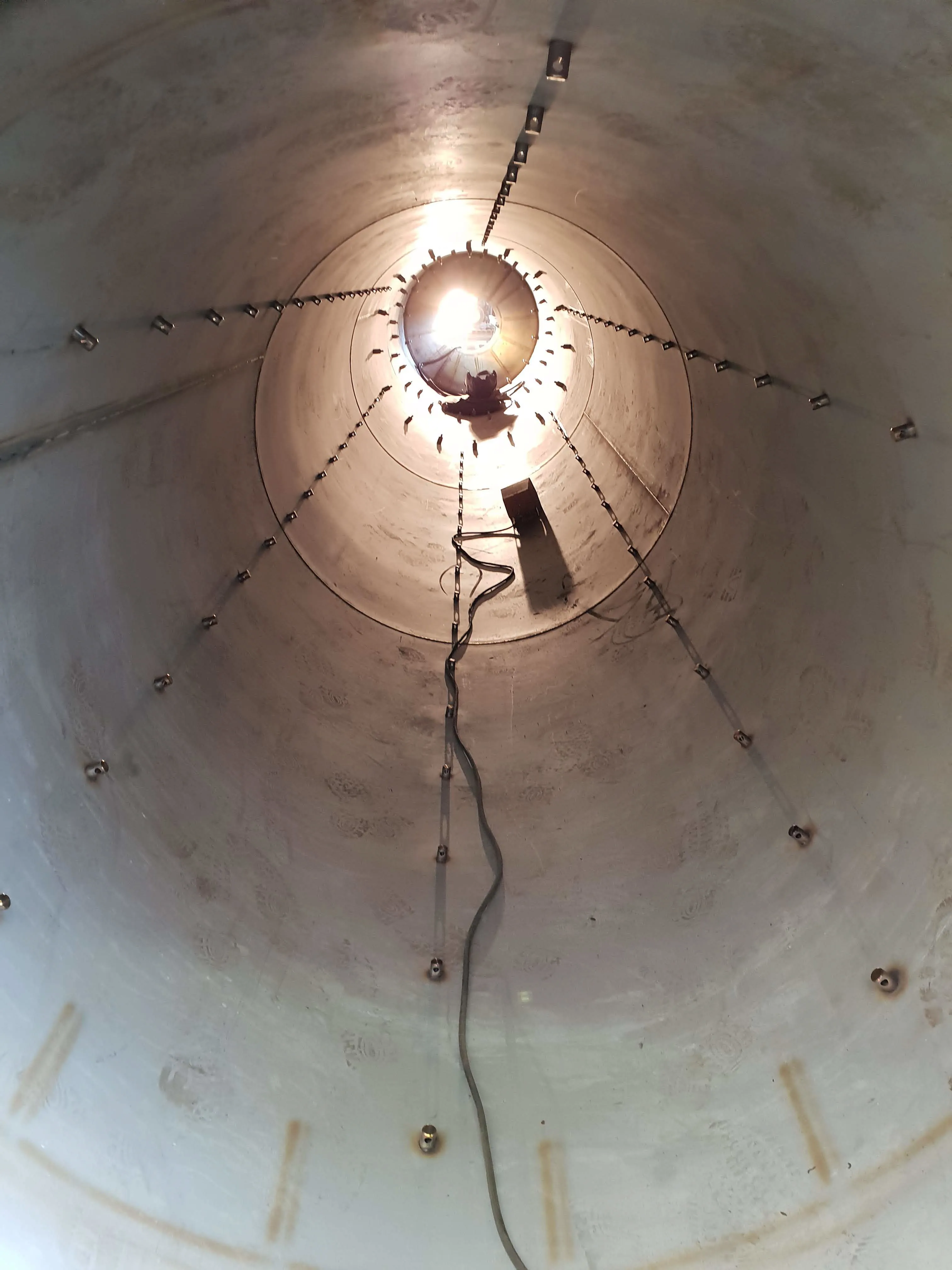

Komponenten für Drehrohröfen image 1

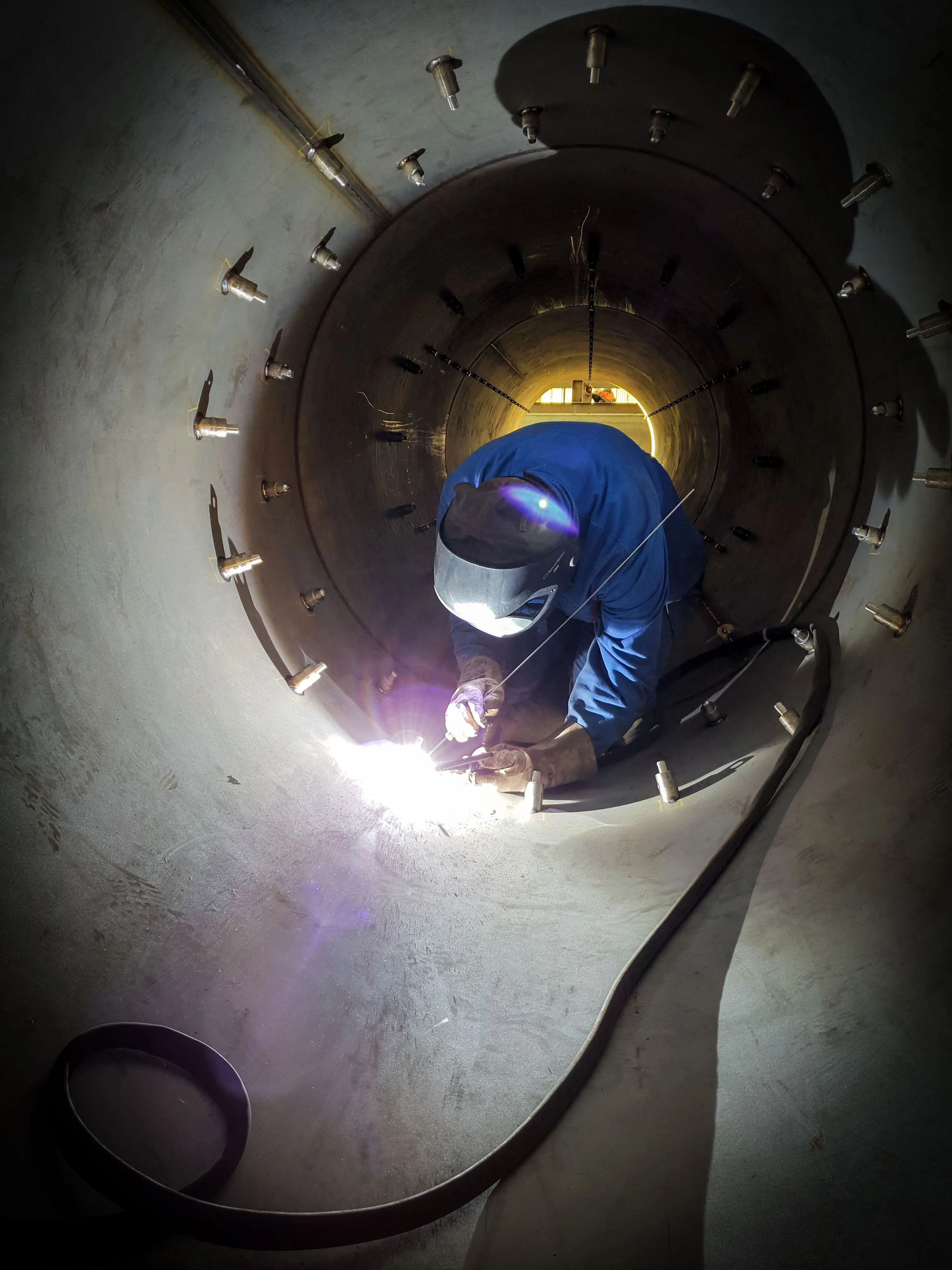

Komponenten für Drehrohröfen image 2
  • Kategorie:

    Drehrohröfen, Thermoprozesstechnik

  • Temperaturbereich:

    Bis 1.200 °C (anwendungsabhängig)

  • Werkstoffe:

    Hitzebeständige Güten (z. B. 1.4835, 1.4841/1.4845, 1.4876) und Nickelbasislegierungen

  • Prozesse:

    Walzen ≤ 20 mm, Umformen/Sicken ≤ 8 mm, WIG/MAG-Schweißen, Ausrichtung großer Durchmesser, mechanische Bearbeitung

  • Service:

    Neubauten, konstruktiv ausgelegte Ersatzteile, Reparaturen; Dokumentation & Prüfungen auf Wunsch

  • Kunde:

    Vertraulich

  • Datum:
    1. August 2025

Komponenten für Drehrohröfen

Leistungsumfang

Wir konstruieren und fertigen hochtemperaturfeste Komponenten für Drehrohröfen in Kalzinierungs-, Reduktions-, Pyrolyse- und Wärmebehandlungsprozessen. Der Lieferumfang reicht von passgenauen Ersatzteilen (Drop-in) bis zu konstruktiven Upgrades, die Haltbarkeit, Wärmeführung und Wartungsintervalle verbessern.

Komponenten

  • Einlauf-/Auslaufkegel & Übergangsstücke (gerollt/segmentiert, geflanscht, versteift)
  • Brennerrohre/-lanzen, Schnittstellen für Pilot- und Zündtechnik
  • Dichtungen & Dicht-/Dichtringe (gasdichte Ausführungen, verschleißoptimierte Segmente)
  • Innere Schaufeln/Mitnehmer, Mischrippen, Staudämme & Halteringe
  • Auskleidungen am Heißende, Prallbleche & Strömungsführungselemente zur Gasverteilung
  • Heißgas-Kanäle, Verteiler, Strahlrohre & Düsen
  • Zugänge & Inspektionsklappen mit hitzebeständigem Beschlag

Fertigungsmöglichkeiten

  • Werkstoffe: hitzebeständige Edelstähle (z. B. 1.4835, 1.4841/1.4845, 1.4876) und Nickelbasislegierungen
  • Fertigung: Walzen und Umformen von Konen/Schalen; Längs- & Rundnähte in Vorrichtungen
  • Großdurchmesser-Ausrichtung: präzise Flansche, Ringe und Segmentstöße für exakte Passung
  • Finish: optionales Spannungsarmglühen, Oberflächenfinish, Hochtemperatur-Beschichtungen auf Wunsch; dauerhafte Kennzeichnung & Transportschutz

Qualität & Prüfung

  • Maßprüfungen von Durchmessern, Rundheit/Ovalität und Flanschschlag
  • Werkszeugnisse (z. B. EN 10204 3.1) und Schweißdokumentation; ZfP (PT/RT) nach Spezifikation
  • Dicht-/Druckprüfungen für Kanalbauteile und Dichtungseinheiten auf Wunsch; vollständige, rückverfolgbare Dokumentation

Ergebnis

Temperaturbeständige Ofenkomponenten für lange Standzeiten und stabilen Betrieb — gefertigt nach Zeichnung oder als konstruktives Upgrade, mit verlässlichen Lieferzeiten und vollständiger Dokumentation.
